Инструкция по монтажу балюстрады

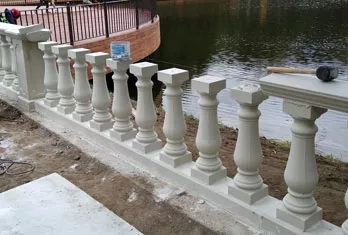

Монтаж балюстрады

Монтаж балюстрады происходит в несколько этапов. Балюстрада должна монтироваться на ровный горизонтальный фундамент. Для начала необходимо разметить положение оснований торцевых и угловых тумб. Далее следует равномерно распределить сквозные основания тумб и только после этого начать раскладку оснований балюстрады. Чтобы при разметке не повредить кромки элементов используйте пористый прокладочный материал.

Пошаговая инструкция по монтажу балюстрады

1. Установка оснований тумб и оснований балюстрады:


Монтаж балюстрады - Шаг 1

Рис. 1


  1. Разметьте положения торцевых и угловых оснований тумб;
  2. Равномерно распределите положение сквозных оснований тумб между торцевыми и угловыми;
  3. Разложите основания балюстрады. При необходимости обрежьте ее под размер;
  4. Разметьте и просверлите 4 отверстия снизу в основании тумбы диаметром 14 мм на глубину 40 мм;
  5. Разметьте и просверлите ответные отверстия в фундаменте диаметром 14 мм на глубину 60 мм;
  6. Заполните просверленные отверстия в фундаменте клеем и вставьте в них анкера диаметром 12 мм;
  7. Равномерно нанесите клей на нижнюю поверхность основания тумбы, заполняя просверленные отверстия;
  8. Смонтируйте основания тумбы, используя 5-ти миллиметровые маячки. Не допускайте выдавливания раствора на видовую поверхность. Выдавленный раствор удалите, а пятно обильно промойте водой или специальным средством для удаления остатков цемента;
  9. Выполните шаги с 4 по 8 для монтажа всех оснований под тумбу;
  10. Аналогичным образом смонтируйте основания для балюстрады с использованием 3-х анкеров на каждый элемент;
  11. Дождитесь схватывания раствора!;




2. Установка стволов тумб и балясин:


Монтаж балюстрады - Шаг 2

Рис. 2


  1. Разметьте место крепления ствола тумбы;
  2. Просверлите 4 отверстия в основании тумбы по разметке диаметром 14 мм и на глубину 30 мм;
  3. Аналогичным образом просверлите ответные отверстия в стволе тумбы;
  4. Заполните просверленные отверстия в основании тумбы клеем и вставьте в них анкера диаметром 12 мм;
  5. Равномерно нанесите клей на нижнюю поверхность ствола тумбы, заполняя просверленные отверстия;
  6. Смонтируйте ствол тумбы используя 3-х миллиметровые маячки. Не допускайте выдавливания раствора на видовую поверхность. Выдавленный раствор удалите, а пятно обильно промойте водой или специальным средством для удаления остатков цемента;
  7. Выполните шаги с 1 по 7 для монтажа всех стволов тумб;
  8. Далее равномерно распределите балясины между тумбами из расчета 3-4 балясины на 1 м и разметьте их места крепления;
  9. В основании балюстрады просверлите по одному отверстию в центре крепления балясины диаметром 12 мм и на глубину 30 мм;
  10. Просверлите отверстия в центре сверху и снизу балясин диаметром 12 мм и на глубину 30 мм;
  11. Заполните просверленные отверстия в основании балюстрады клеем и вставьте в них анкера диаметром 10 мм;
  12. Равномерно нанесите клей на нижнюю поверхность балясины, заполняя просверленное отверстие;
  13. Смонтируйте балясины используя 3-х миллиметровые маячки. Не допускайте выдавливания раствора на видовую поверхность. Выдавленный раствор удалите, а пятно обильно промойте водой или специальным средством для удаления остатков цемента;
  14. Дождитесь схватывания раствора!




3. Установка крышек тумб и поручней:


Монтаж балюстрады - Шаг 3

Рис. 3


  1. Разложите и выровните крышки тумб и поручни. При необходимости подпилите под размер.
  2. Разметьте места крепления крышек и поручней;
  3. Просверлите 4 отверстия в первом стволе тумбы по разметке диаметром 12 мм и на глубину 30 мм;
  4. Аналогичным образом просверлите ответные отверстия в самой крышке тумбы;
  5. Разметьте и просверлите с торца крышки 2 отверстия для стыковки с поручнем диаметром 12 мм и на глубину 30 мм;
  6. Равномерно нанесите клей на верхнюю поверхность ствола тумбы, заполняя просверленные отверстия и вставьте в них анкера диаметром 10 мм;
  7. Заполните просверленные отверстия в крышке тумбы клеем;
  8. Смонтируйте крышку тумбы используя 3-х миллиметровые маячки. Не допускайте выдавливания раствора на видовую поверхность. Выдавленный раствор удалите, а пятно обильно промойте водой или специальным средством для удаления остатков цемента;
  9. Возьмите первый поручень для монтажа и просверлите согласно разметке отверстия диаметром 12 мм и на глубину 30 мм;
  10. Разметьте и просверлите с каждого торца поручня по 2 отверстия для стыковки с соседним поручнем или крышкой тумбы диаметром 12 мм и на глубину 30 мм;
  11. Равномерно нанесите клей на верхнюю поверхность балясин на участке монтажа поручня, заполняя просверленные отверстия и вставьте в них анкера диаметром 10 мм;
  12. Равномерно нанесите клей на торцевую поверхность соседнего поручня или крышки тумбы, заполняя просверленные отверстия и вставьте в них анкера диаметром 10 мм;
  13. Заполните просверленные отверстия в поручне клеем;
  14. Смонтируйте поручень используя 3-х миллиметровые маячки. Не допускайте выдавливания раствора на видовую поверхность. Выдавленный раствор удалите, а пятно обильно промойте водой или специальным средством для удаления остатков цемента;
  15. Выполните шаги с 3 по 14 для монтажа всех крышек тумб и поручней.


К заделке швов можно приступить через сутки. Свежие швы желательно накрыть пленкой до полного застывания клеящего раствора и затирки. Это уменьшит испарение влаги из шва и предотвратит его растрескивание.

После завершения монтажа изделия следует почистить, обработать гидрофобизатором и закрыть пленкой вплоть до конца фасадных работ. Высолы и загрязнения можно убрать, обработав поверхность любым очистителем от высолов (например, «NEOMID 550»).
